Спецификация оборудования / Цифровое ТВ
Естественной особенностью цифрового способа передачи изображения является то, что кодированное перед передачей в кабель исходное изображение обычный аналоговый телевизор принимать не сможет. Нужен современный телевизор с этой функцией, либо приставка к обычному телевизору – декодер.
Декодер принимает каналы, транслируемые по сети, декодировать их и выводить на обычный телевизор.

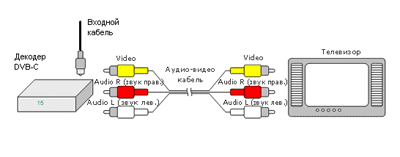

В абсолютном большинстве случае структурная схема будет выглядеть следующим образом:
Процесс подключения декодера состоит из нескольких этапов:
– Подключение Входного кабеля к декодеру
– Подключение декодера к телевизору
– Настройка декодера (В абонентском отделе настройка декодера производиться в присутствии клиента).
Вещание цифрового кабельного телевидения DVB-С в сети «Теленет» ведется на 9 таранспондерах. Входной кабель для приема каналов сети включается в гнездо на задней панели декодера (имеет обозначение "RF IN", "Aнтенна" или т.п.). Если же входной кабель необходимо использовать и для приема телепередач аналогового («обычного») телевидения, нужно с помощью специального кабеля (антенного удлинителя или ВЧ-кабеля) соединить разъем на задней панели декодера "Ант. вых" ("RF OUTt" и т.п.) с антенным входом телевизора. Другим способом подачи сигнала и на декодер, и на телевизор является использование антенного сплиттера (делителя сигнала).
Декодер принимает цифровой телевизионный сигнал, декодирует его и выводит на внешние устройства звук и видеоизображение. Телевизор может подключаться к декодеру по низкой частоте (НЧ) с помощью различных интерфейсов ( кабеля Scart-Scart, 3RCA-3RCA) или по высокой частоте (ВЧ).
При подключении телевизора к декодеру по низкой частоте (НЧ) на телевизор выводится отдельно звук и изображение. При этом изображение может выводиться одним из нескольких способов (интерфейсов) - по композитному сигналу, по компонентному сигналу, по синалу S-video (separate video). Наличие выходных сигналов для каждого декодера может отличаться.
Это производится обычно кнопкой на ПДУ телевизора или его передней панели, обозначаемой “AV”, “AV/TV”, “Video”, “Видео”, “Input” и т.п. (см. инструкцию к телевизору). Если телевизор имеет несколько видеовходов, то имеется соответствующее количество режимов видео. Для их переключения нужно, чаще всего, несколько раз нажимать на кнопку “Video” (или др.), либо выбрать нужный режим из меню (см. инструкцию к телевизору). Самый распространенный и самый простой способ подключения – по композитному сигналу (рисунок). Он не требует каких-либо дополнительных переключений или изменений параметров как на декодере (на выходах декодера он присутствует всегда), так и на телевизоре (достаточно выбрать режим видео).
